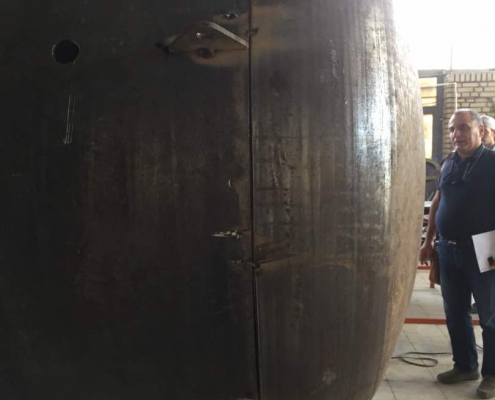

مخزن ضربه گیر
مخزن ضربه گیر
مخزن ضربه گیر
برچسب ها : سرچ تانگ ضربه گیر مخزن

اين مخازن، در هنگام ايجاد امواج فشار منفي در خط لوله، آب را با فشار به مسير تزريق مي كنند و بدينوسيله از تشكيل شدن پديده جدايي ستون آب جلوگيري مي‌كنند و از سوي ديگر در هنگام افزايش فشار ناشي از پديده ضربه قوچ باعث افت تدريجي و از بين بردن اين افزايش فشار مي شوند.

به بيان ديگر عملكرد اين مخازن به گونه‌اي است كه هنگامي كه نيروي محركه تلمبه قطع شود و به تبع آن گذر حجمي جريان كاهش يابد، هواي متراكم داخل مخزن به صورت اجباري آب را به داخل خط رانش مي‌راند و آثار قطع را كاهش مي دهد، از سوي ديگر آبي كه در خط رانش وجود دارد پس از زمان كوتاهي به طور معكوس به حالت سكون درآمده و جريان آب برعكس به داخل محفظه هدايت مي شود در اين حالت هواي داخل مخزن متراكم شده و حجم هوا كاهش مي يابد و اين خود باعث از بين رفتن و كاهش اضافه فشار ناشي از ضربه قوچ مي شود.

نکات کلی مدنظر در طراحی مخازن ضربه‌گیر تحت فشار:

مخزن هوا مطمئن‌ترين وسيله جهت كنترل ضربه قوچ در دو حالت افزايش و كاهش فشار است. نياز اين وسيله به تجهيزات تأمين هواي فشرده و نيز هزينه نگهداري بالا از مسایل آنها هستند. در طراحی مخازن ضربه‌گیر تحت فشار نکات خاصی وجود داشته که به طور خلاصه به استحضار می‌رساند و این نکات در طراحی و ساخت توسط این شرکت مورد نظر قراردارد.

  1. محاسبه دقيق میزان آب و هواي مخزن بسيار با اهميت است، گاهي مهندسان طراح بدون محاسبه دقيق نيمي از مخزن را از آب و مابقي را از هوا پر مي‌كنند درصورتيكه ميزان آب يا هواي داخل مخزن ارتباط مستقيمي با چگونگي پديده ضربه قوچ دارد، چراكه به عنوان مثال درجايي كه پديده جدايي ستون آب شدت زيادي دارد و به تبع آن بايد آب بيشتري به خط تخليه شود، ميزان حجم آب مخزن نيز بايد بيشتر باشد.
  2. بدون محاسبه نسبتا دقيق و مطالعه دقيق پروفيل خط، به هيچ وجه نمي‌توان حجم مخزن ضربه‌گير را براي يك پروژه تخمين زد. اين نكته بسيار مهمي به خصوص براي مهندساني است كه در مناقصات قصد پرهيز از محاسبه را دارند! چراكه حجم مخزن ارتباط به پارامترهاي زيادي از جمله نوع پروفيل، قطر، دبی، فشار، شيرهاي هوا و ممان اينرسي تلمبه دارد و هركدام از اين پارامترها مي‌تواند در كاهش يا افزايش حجم مخزن موثر باشند.
  3. قطر لوله ورود و خروج جريان از مخزن بسيار با اهميت است و محاسبات آن بايدكاملا دقيق باشد.
  4. با توجه به پیچیدگی‌ها و ظرافت‌های محاسبات ضربه قوچ و طراحی مخازن ضربه‌گیر تحت فشار لازم است با رعایت تمامی نکات فنی و تجربی از نرم‌افزارهای رایانه‌ای در محاسبات استفاده شده تا نتایج دقت قابل قبولی داشته و از هزینه‌های اضافی بابت دست بالا گرفتن ابعاد و مشخصات در طراحی‌ها بپرهیزیم.
  5. رایجترین و دقیق‌ترین استاندارد مورد استفاده در طراحی مخازن ضربه‌گیر تحت فشار، استاندارد ASME (استاندارد انجمن مهندسین مکانیک آمریکا) می‌باشد که به طور مرتب در حال بروز رسانی است که این استاندارد توسط این شرکت مورد استفاده قرار می‌گیرد.





محصولات مرتبط

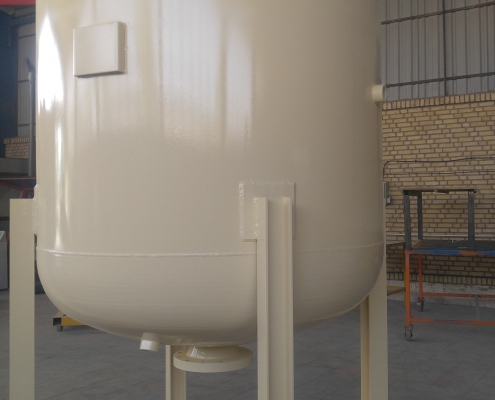

مخزن پیش ساخته ذخیره آب
